創業以来５０有余年、常にパイオニア的役割を果してきた当社は
特許及び実用新案の権利を数多く保有しております。
業界随一の技術集団としての地位を確保しながら未来に向けて、
たゆまぬ研鑚を続けております。
水平割金型用造型機
| 型式 | H-TOP-430 | H-TOP-540 | H-TOP-750 |
| 金型寸法 (mm) | 480×380×140 | 580×480×180 | 780×580×240 |
| 造型寸法 (mm) | 400×300×80 | 500×400×100 | 700×500×160 |
| 吹込容量 (kg) | 6 | 10 | 20 |
| ドライサイクル (秒) | 25 | 25 | 30 |
| H-TOP-860 | H-TOP-1070 | H-TOP-1010 | H-TOP-1270 |
| 880×680×240 | 1,080×780×290 | 1,080×1,080×290 | 1,270×780×290 |
| 800×600×160 | 1,000×700×200 | 1,000×1,000×200 | 1,200×700×200 |
| 30 | 40 | 40 | 40 |
| 30 | 40 | 40 | 40 |
垂直割金型用造型機
| 型式 | V-TOP-754 | V-TOP-935 | V-TOP-1100 |
| 金型寸法 (mm) | 750×400 ×(100+100) |
900×350 ×(130+130) |
1,100×420 ×(130+130) |
| 吹込容量 (kg) | 8 | 11 | 16 |
| ドライサイクル (秒) | 27 | 30 | 34 |
垂直割金型用造型機
| 型式 | NVS-440C | NVS-550C | NVS-660C |
| 金型寸法 (mm) | 400×400 ×(100+100) |
500×500 ×(130+130) |
600×600 ×(130+130) |
| 吹込容量 (kg) | 6 | 12 | 15 |
| ドライサイクル (秒) | 22 | 24 | 25 |
水平割金型用造型機
| 型式 | HC-550 | HC-640 | HC(L)-750 |
| 金型寸法 (mm) | 580×580×210 | 680×480×230 | 780×580×240 |
| 造型寸法 (mm) | 500×500×130 | 600×400×150 | 700×500×160 |
| 吹込容量 (kg) | 23 | 23 | 25 |
| ドライサイクル (秒） | 18 | 18 | 20(30) |
| HC-860 | HC(L)-880 | HC-1070 | HC(L)-1010 | HC-1270 |
| 880×680 ×240 |
880×880 ×270 |
1,080×780 ×270 |
1,080×1,080 ×270 |
1,280×780 ×290 |
| 800×600 ×160 |
800×800 ×180 |
1,000×700 ×180 |
1,000×1000 ×180 |
1,200×700 ×200 |
| 30 | 35 | 40 | 50 | 50 |
| 25 | 25(27) | 28 | 30(40) | 30 |
垂直割金型用造型機
| 型式 | VC-330 | VC-440 | VC-540 | VC-754 |
| 金型寸法 (mm) | 300×300 ×(120+120) |
400×400 ×(100+100) |
500×400 ×(150+150) |
750×400 ×(130+130) |
| 吹込容量 (kg) | 2.5 | 5 | 7 | 8 |
| ドライサイクル (秒) | 15 | 18 | 20 | 23 |

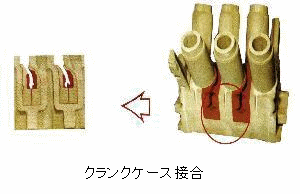

接合造型システム
浪速の接合造型法は、多数の中子を砂で一体的に接合する造型法で安全かつ確実な造型が実現します。
この高度技術により、高精度でバリのない高品質の鋳物を得る事が出来ます。
接合造型法は、予め準備された部分中子、或いはケレンやチラーを金型内に挿入し、後充填の砂で形成される主型や中子に一体的に接合する方法であり、更には多数の中子を接着剤の代わりに後充填の砂で接合する方法でもあります。
この技法は、１９７０年に浪速が世界で初めて開発に成功し、以来改良を重ねて現在に至っております。
コールドボックス造型機
シェル造型機
シェルモールド法によるクランクケース中子、一体造型機です。
５ステーション 水平割無枠式造型機
| 型式 | FRM-540 |
| 割面部モールド寸法 (mm) | 510×410 |
| モールド高さ MAX(mm) | 150＋150 |
| 造型サイクル (秒/モールド) | 18 |
| 中子収め時間 （秒） | 15(2ヶ所） |
１ステーション 水平割無枠式造型機| 型式 | SBM-540 |
| 割面部モールド寸法 (mm) | 510×410 |
| モールド高さ MAX(mm) | 150+150 |
| 造型サイクル (秒/モールド) | 25 |
| 中子収め時間 （秒） | − |
２ステーション 水平割無枠式造型機| 型式 | TBM-5545 | TBM-650 |
| 割面部モールド寸法 (mm) | 550×450 | 620×520 |
| モールド高さ MAX(mm) | 150+150 | 200+200 |
| 造型サイクル (秒/モールド) | 18 | 25 |
| 中子収め時間 （秒） | − | − |
コイルダンプ式
| 型式 | CD-650 | CD-860 | CD-970 | CD-1070 |
| 造型寸法 (mm) | 600×500 ×160 |
840×600 ×160 |
900×700 ×160 |
1,070×600 ×200 |
| ダンプボックス容量 (kg) | 100 | 200 | 250 | 450 |
| ドライサイクル (秒) | 30 | 35 | 40 | 40 |
T.E.A.ガス発生装置
| 型式 | AGU-40A |
| T.E.A. 流量 (cc/分） | 0〜1,000 |
小型から大型中子造型まで幅広く対応しています。
高速ミキサー
| 型式 | MUR-2 | MUR-5 |
| ミキサー容量 (kg/バッチ) | 10〜30 | 30〜60 |
| バインダータンク容量 (リットル) | 40 | 40 |
| バッチ サイクル (秒) | 40〜60 | 60〜70 |
スクラバー| 型式 | PST-6B | PST-7B | PST-8B |
| 中和溶液量 (リットル) | 100 | 150 | 200 |
| 排ガス吸引口 (インチ) | 2" | 2 1/2" | 3" |
| 排気口 (mm) | Φ200 | Φ250 | Φ250 |
ブロアーモーター付
上記以外の造型機、付帯設備と機械の改造・修理についてもご相談下さい。
